Calefacción cuatrizona automática para caravana

[NomadLand]

¡Buenas! Pues estaba yo un día viendo que unas zonas de la caravana se calentaban más que otras. Total, que me puse con esto...

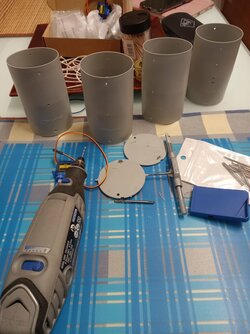

Truma tiene unas válvulas de cierre con una cuerda y un muelle. Pues quité la cuerda y el muelle y le hice un agujero con rosca métrica M2 al eje de la mariposa y le acoplé un servomotor.

Tras las pruebas, vi que abría y cerraba bien y decidí hacer cuatro en total.

Continuará...



[Elc5]

Buen invento, pero nos dejas a medias, cuéntanos más ¡¡



[NomadLand]

Os pongo un video de las pruebas de la válvula.



[alexbalo]

Me apunto, ¿Como piensas controlar los siervos?



[NomadLand]

Los siervos, con vino y mendrugos de pan, los servos con un arduino, jajaja!

Ya tengo el arduino programado, con cuatro sondas de temperatura lm35, una por zona. Ya lo tengo todo probado y funcionando, a falta de poder montarlo en la caravana.



[alexbalo]

Servo es un término desconocido para el corrector, a ver si ahora con el vino y el mendrugo de pan lo aprende
Pues ya nos cuentas



[NomadLand]

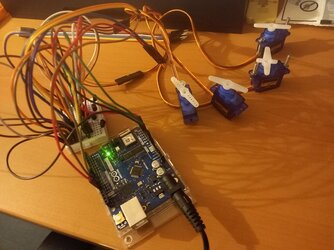

Y he aquí la placa de pruebas con cuatro servos y cuatro sondas...



[NomadLand]

Tengo programado el Arduino, si a alguien le interesa, le puedo pasar el programa de mando.

Ahora toca montarlo en la caravana...



[NomadLand]

Qué poco interés, jeje....



[David76]

Ten cuidado porque como cierren todas y no pare el ventilador lo puedes quemar , lo suyo es que también controle velocidad y paro/arranque si fuera necesario o hacerlo con unas "T" y reenviarlo a la admisión cuando cierre el paso a la tobera de salida



[NomadLand]

Hola! Gracias por el comentario! La verdad es que hice tu reflexión. En el caso de que todas reciban la orden de cerrar, abrirá la del comedor, que es donde está la sonda de la calefacción y así se parará.

Pero si tienes otra idea, ya me cuentas!



[NomadLand]

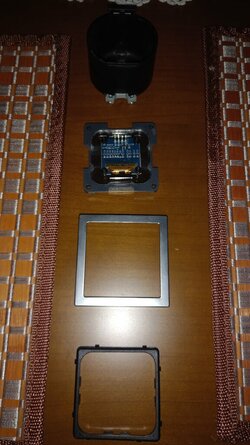

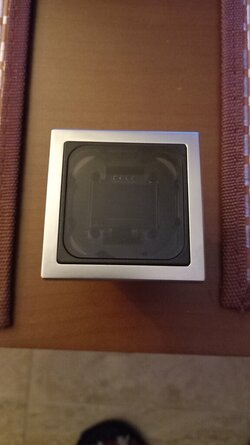

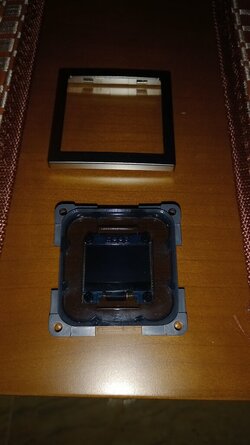

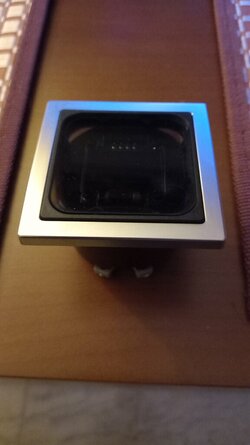

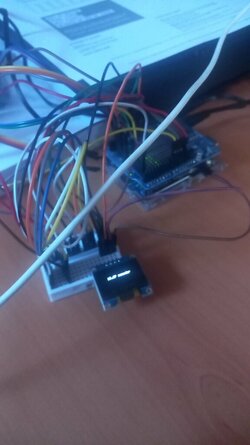

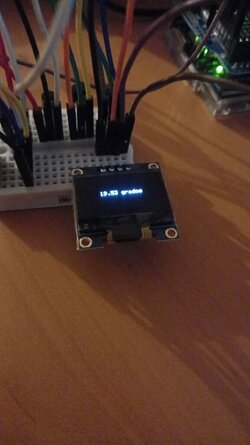

Pues aquí sigo con más novedades. Le he añadido una pantalla que va mostrando las temperaturas. He hecho bricolaje para integrar la pantalla en un marco de mecanismo igual al resto de los que hay en la caravana.

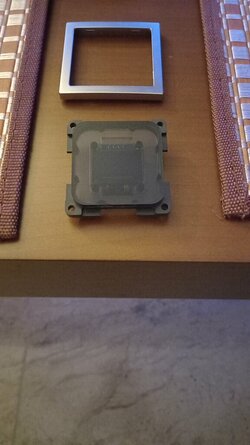

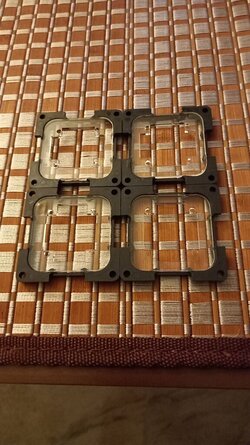

He usado unas tapas ciegas de mecanismo que he fresado. Para soportar la pantalla he cortado un metacrilato con láser, y la tapa frontal está igual cortada con láser pero en ahumado. Creo que ha quedado fenomenal, que no tengo abuela, jeje...



[NomadLand]

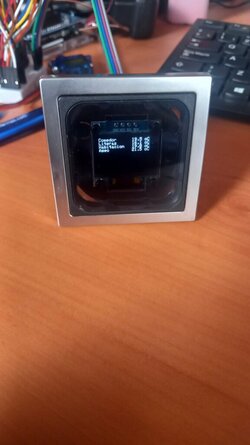

Montado en el marco.... Falta montar en la caravana.



[chip]

Hola! Gracias por el comentario! La verdad es que hice tu reflexión. En el caso de que todas reciban la orden de cerrar, abrirá la del comedor, que es donde está la sonda de la calefacción y así se parará.

Pero si tienes otra idea, ya me cuentas!

Yo te recomiendo hacer un taladro a todas las palomillas de 10 ó 20mm para asegurarme de que en caso de fallo catastrófico, nunca deje de correr el aire.
