Instalación de placas solares flexibles Hobby 400 SFE para homologar en ITV

[Coneloy]

Voy a pasar en unos días la ITV a mi Hobby 400 SFE, así que voy a homologarle el toldo y he pensado que es el momento para instalarle unas placas solares y homologarlas de paso.

Aunque ahora mismo no es imprescindible, por que la caravana duerme en casa y la saco totalmente cargada, he decidido montarle dos placas de 100 watios para una tensión de 12 voltios, con la intención de que me recargue la batería del mover, que es una AGM de 100 amperios y a su vez me alimente un congelador Dometic de 40 litros que tiene un consumo máximo de 50 watios/12 v, por si me quedo algún día fuera de un camping o mantener la carga mientras voy en carretera.

Como tengo mucho que agradecer a este foro, intento aportar mi granito de arena a la comunidad. Así que aquí os dejo el brico que he realizado.



[Coneloy]

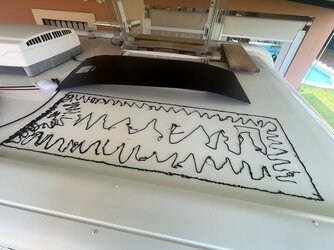

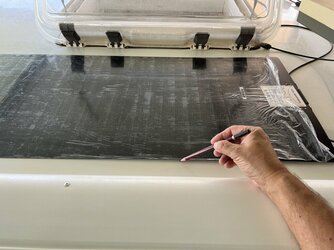

1.- Como es natural, comenzamos viendo el espacio del techo donde vamos a colocar las placas y el recorrido interior del cableado. En mi caso, al ser una caravana pequeña con aire acondicionado, claraboya y antena de TV no me dejaba muchas posibilidades, por lo que tuve que decantarme por unas placas flexibles fijadas con adhesivo. Las colocamos en su sitio y pintamos su contorno.



[Coneloy]

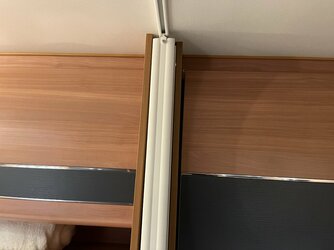

2.- En el interior, aprovechamos el hueco que existe tras la cortinilla plegable que separa el dormitorio del comedor, para bajar el cable desde el techo hasta los bajos de la cama donde se encuentra la batería.



[Coneloy]

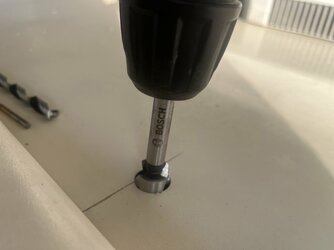

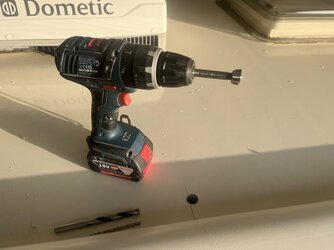

3.- Medimos y trazamos donde vamos a realizar el taladro para pasar los cables desde el techo al interior. Para ello utilizo una broca forstner de 20 mm, perforamos la cubierta y accedemos al interior.



[Coneloy]

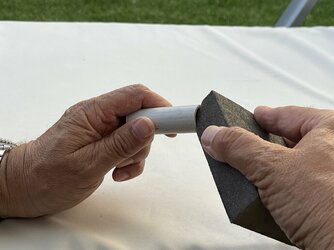

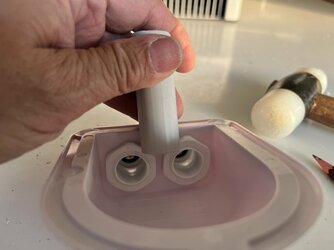

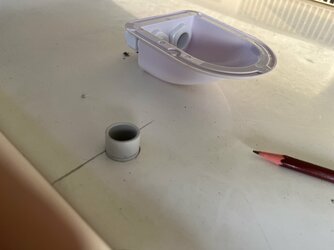

4.- Tomamos un trozo de tubo de PVC de 20 mm de 8 cm de longitud y le “matamos” los cantos para que las vibraciones no erosionen la funda de los cables. Le ponemos adhesivo alrededor y lo introducimos en el orificio dejando fuera 1,5 cm, con esto conseguimos que si entrase agua en el pasacables no pase al interior de la cubierta.



[Coneloy]

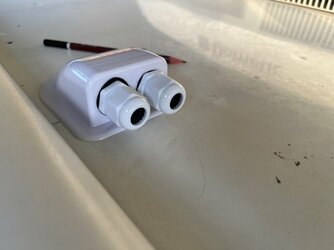

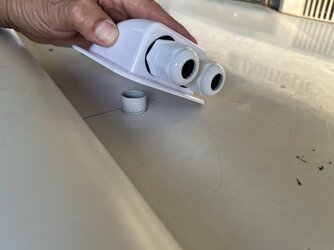

5.- Comprobamos que el pasacables lo cubre sin problemas



[Coneloy]

6.- Ponemos el adhesivo de montaje en el recuadro en el que anteriormente hemos pintado el perfil de las placas solares



[Coneloy]

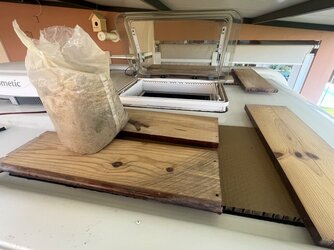

7.- Una vez adheridas las placas le colocamos algo de peso encima para hacer presión y esperamos 24 horas



[Coneloy]

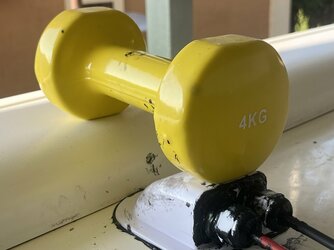

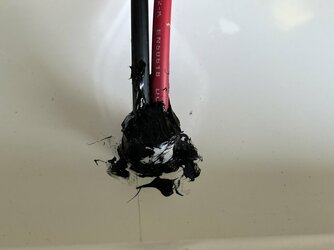

8.- Ahora es el momento de meter los cables de las placas por el pasacables y por el tubo de PVC y los fijaremos con abundante adhesivo. Colocamos algo de peso sobre el pasacables para asegurar su estanqueidad



[Coneloy]

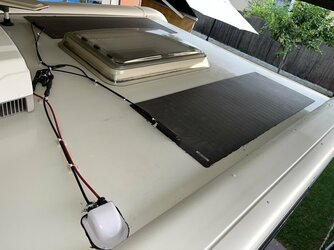

9.- Así queda la instalación en el techo, puedo asegurar que si un huracán intenta arrancar las placas, el techo se va con ellas.



[Coneloy]

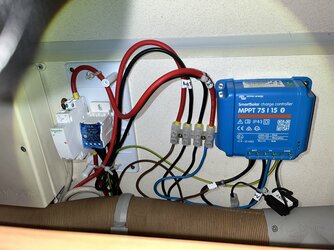

10.- En el interior junto a la batería he realizado el siguiente montaje, que enumero de izquierda a derecha:

A.- Un contactor Schneider 25A 2P 220 v. NC, con esto lo que hacemos es cortar la alimentación de las placas al regulador cuando la caravana está conectada a 220 v. Esto me lo recomendó el forero FranciscoNaval y el resultado ha sido excelente.

B.- Un repartidor de masa UKK-80A, su función es tener todas las tomas negativas de 12 v en un solo punto.

C.- Regulador Victron Smart Solar MPPT 75/15, este regulador tiene la ventaja de poderlo instalar en un lugar poco accesible por que te permite manejarlo desde el móvil.



[Coneloy]

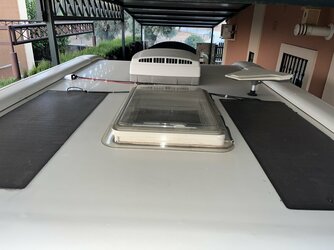

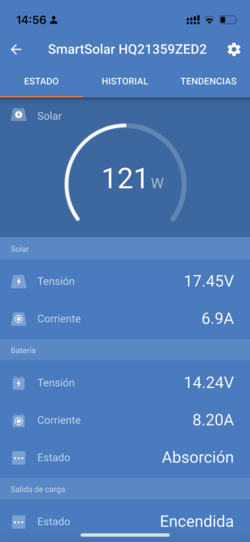

11.- El resultado como podéis ver es bastante bueno.



[Coneloy]

12.- A continuación, os dejo los materiales empleados.

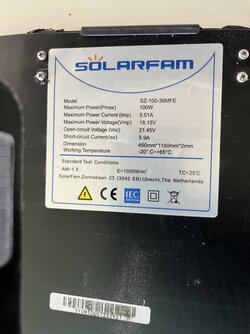

• Panel solar flexible monocristalino 100W Solarfam
• Regulador de Carga Victron SmartSolar MPPT 75/15
• Contactor Schneider 25A 2P 220 v. NC
• Distribuidor eléctrico monopolar UKK-80A

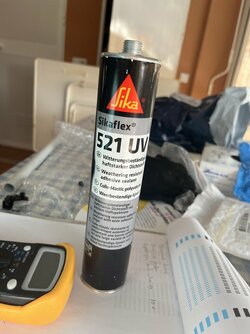

• Sellador multiusos poliuretano híbrido Sikaflex 521 UV
• Cable solar 6mm Rojo y Negro 6mm, 5 metros

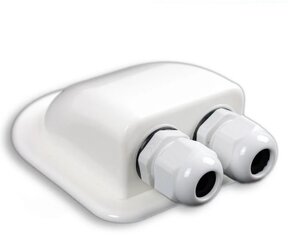

• Pasamuros ABS Para Caravanas
• Conector MC4 Multicontacto 2 a 1



[Coneloy]

Pido mis disculpas por no saber tratar adecuadamente las imagenes en el foro. Si necesitais alguna aclaración estoy a vuestra disposición.
