Problemas con la calefa Truma SL 3002 Me podeis ayudar?

I

inikab

calladit@
Hola,
Puse en el foro general este problemilla, pero al no tener solución a dia de hoy lo inserto aqui por si me podeis ayudar. Si consideras que no debo actuar asi me lo decis por favor.

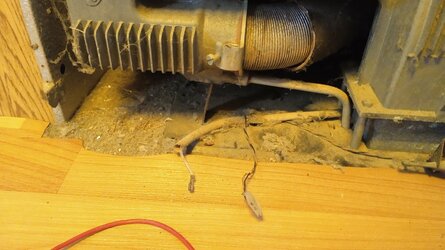

Resulta que al intentar encender la caleffación Truma SL 3002 no me hace ni chispa ni nada. Va con pizoelectrico, y al levantar la tapa me encuentro con que tengo dos calbes que no estan enganchados a ningún sitio. Uno largo rojo que viene del interior de la calefa y otro negro pequeño que sale del interior del pizoelectrico.
¿Me podesi decir por favor donde deberia conectar estos dos cables?
Muchisimas gracias.

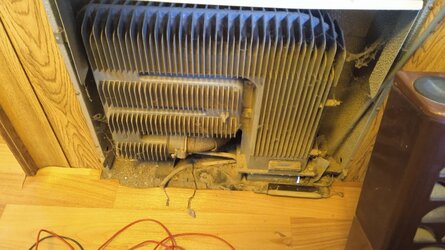

Os adjunto un par de fotos.


Archivos adjuntos

  • WP_20151031_008.jpg
    36,8 KB · Visitas: 14
Sin ver la foto de donde va el cable que tienes por el suelo.......

Supongo que es el que va a la bujía que da la chispa junto a la salida del gas, por lo tanto no te está funcionando porque ese cable del suelo tiene que ir unido con el que viene desde arriba con el botón.

Por lo menos la mía es la misma y tenía ese "empalme" ahí en medio, supongo que es por si quieres quitar la tapa soltar de ahí y no tener que andar desmontando todo.

Gracias ROYSO72,

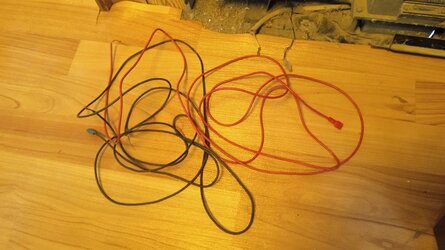

Adjunto una imagen. El tema es que tengo el cable rojo que me viene de detras de la calefacción, con un tipo de terminal, y tengo el cable negro del pizoelectrico con otro terminal que no me encaja con el anterior. Me estoy volviendo loco ya que no se donde conectar estos dos cables y necesito ayuda.
Muchisimas gracias,

Gracias jsscarnerero,
Es que ya no se si lleva portapilas o no. Unos me decís que si otros que no que tengo que concetar los dos cables, pero no consigo que arranque.
¿Alguien me puede mandar una foto de como lo tiene conectado es la Trumatic SL 3002. Una foto porfa, para que lo conectto yo igual.
Muchisimas gracias,
Saludos,

Gracias Bacnacea.
Bueno las he mirado pero además de solo venir en ingles( la verdad no lo domino) solo viene información con las pilas de encendido por lo que sigo sin saber donde hemos que enganchar los dos cables que yo tengo.
En cualquier caso muchísimas gracias.
Saludos

Yo también creo que esos dos cables van juntos, cambia el "empalme" y por dos faston compatibles, lo pruebas y veras como funciona. ;)

A mi es que me despistan las fotos.

El cable rojo que tiene por el suelo, parece que va enganchado al chasis de la calefacción, por lo que puede ser masa, entonces no será el de la bujía de arranque.

Pero en la foto de la tapa veo que el cable que se ve viene de más arriba y no sale del "polo" del piezoelectronico, que está en su parte más baja en forma de faston.

Por eso le pedía las fotos más en detalle de donde están los cables, porque puede ser que falte alguno o que estén conectados donde no deben.

Vale, acabo de releerme el manual y a falta de ver las fotos en detalle te indico:

El cable que sale del piezo, recubierto de goma negra, es un cable de MASA, por lo que debe ir conectado en la tapa en alguna pestaña en la que encaje.

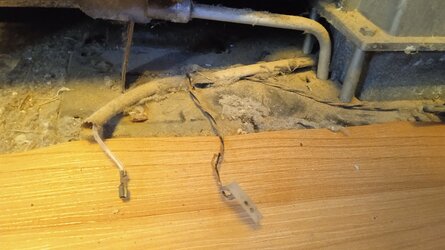

El cable que tienes por el suelo es el cable del arranque, esas dos grapas que lleva van alojadas en el lateral del nicho de la calefacción, esa chapa de metal que recubre todo el hueco, si miras tiene que haber unas hendiduras para sujetar esas grapas y que el cable no toque en ningún sitio y se pueda quemar.

Ese mismo cable tiene que ir conectado al polo del piezoelectronico, que es un faston macho que tiene en la parte de abajo en el centro. Si ves que no te llega, alárgalo sin problemas pero que esté bien aislado.

Así es la instalación y así debería de funcionar pero si nos haces las fotos en detalle podremos salir de dudas.

WP_20151031_007.jpgA ver si con esto te lío más. El 1 es el cable del arranque que tiene que ir al piezo. El 2 son las grapas que deberían ir sujetas en la zona que te he marcado en rojo.

WP_20151031_008.jpgEn esta igual. El 1 es el cable del arranque que debe ir en el 1 del piezo, el faston macho. El 3 es masa que debe ir a la tapa.

Muchas gracias ROYSO72.
Mas claro el agua. Solo tengo que seguir tus indicaciones. Si con esto lo la arranco o la calefacción esta mal o soy muy torpe.
Mañana pruebo.
Gracias de nuevo.

Hola
A ver si me podéis ayudar,
Tengo una y después de darle muchas veces al encendedor, solo he conseguido encenderla un par de veces, pero no consigo que la llama se quede fija
Gracias

Puedo equivocarme, pero lo más probable es que sea un problema del termopar...

El termopar es el que se encarga de mantener la llama, así como en el caso de que se apague de cortar el gas... si tienes un esquema con el despiece puedas analizarlo para reparar la estufa...

Escribe en Google "Trumatic S3002"

Te vas al apartado imágenes y ahí verás fotos de despieces y fotos del interior de la calefacción.

Donde sale la llama tienes dos piezas, una es la bujia del encendido. La otra es como una varillas, ese es el termopar, que va conectado al grifo del paso del gas (lo que mueves con la ruletita de los números, que lleva una varilla). Si el termopar no se calienta, no actúa. Mira a ver si es que se ha desplazado o es que definitivamente no funciona.
