Cambio alumbrado a 12volt.

rubenaguer76

rubenaguer76

timid@
Hola a todos...
Tengo una eriba-nova 410
Estoy pensando en cambiar el alumbrado de la caravana a 12 volt con luces led. Pero he leído en algún brico que no se puede poner directo a la batería del coche (fuera del camping) ni al transformador (en el camping)
¿Hay que poner algún dispositivo como regulador o algo?
O Si sabéis de algún sitio donde pueda leerlo.
Gracias y un saludo a todos.

te explico tienes que ver si los 12v que tienes en la iluminación son en continua, pulsatoria o alterna .
los leds necesitan 12v en continua para que funcionen correctamente, entonces con 12v de una bateria si te van a funcionar, ahora , si los 12v que obtienes estando enchufado a 220v son en pulsatoria o en alterna no te valdran para los leds, el led parpadea o no enciende correctamente, por lo que al final te lo cargaras .
para comprobar el tipo de 12v que tienes necesitaras un polimetro, si no tienes o no sabes como utilizarlo te lo explicamos aqui .

el_chito dijo:
te explico tienes que ver si los 12v que tienes en la iluminación son en continua, pulsatoria o alterna .
los leds necesitan 12v en continua para que funcionen correctamente, entonces con 12v de una bateria si te van a funcionar, ahora , si los 12v que obtienes estando enchufado a 220v son en pulsatoria o en alterna no te valdran para los leds, el led parpadea o no enciende correctamente, por lo que al final te lo cargaras .
para comprobar el tipo de 12v que tienes necesitaras un polimetro, si no tienes o no sabes como utilizarlo te lo explicamos aqui .
Haz clic para expandir...
Por lo que entiendo el polimetro lo tengo que poner a la salida del transformador, no?

no, en los terminales de la lampara, a la salida del transformador va a ver siempre corriente alterna, tenemos que comprobar el tipo de corriente que tienes en la iluminación .

Pon una foto del transformador. También puedes medir en el transformador donde van conectados los cables.


Es continua. Solo necesitas cambiar las bombillas.

En el gráfico hay un rombo con una flecha dentro, eso es un rectificador, convierte la corriente alterna en continua. Y además en la descripción , el cuadro arriba dice 12v y a la derecha una raya continua sobre una discontinua (lo siento no se describirlo de otra manera) eso significa que es continua.
Tiene 5 A amperios de salida o 60 W.
Y luego tiene otro dato que no entiendo P auf porque no sé alemán. Podría ser la potencia del tráfo.
Tiene un relé que se conecta cuando conectas el trasformador a 220v que por lo que imagino que te llegan los 12v del coche y los puentea a la salida, cuando conectas la caravana se desconecta el coche y te da la salida desde el transformador. De ahí lo de "automatic".

Ojo, eso no es continua, es pulsatoria.
El led funcionara pero sufrirá

Pues para ver la tele, secador viaje(1200w), batidora, plancha viaje, posiblemente plancha cocinar(1500w)...
El microondas en principio descartado.

Hola: si no me equivoco, en la foto que pone Rubenager se ven los datos y los dos primeros corresponden a la entrada, Eingang, 220 V /50 Hz y 12 V/60 VA. Los otros datos son de Temperatura y fusible, de entrada y el dato final corresponde a la salida Ausgang y son también 5 A a 12 V CC como te han dicho.
Quizá sea poco potente para "colgarle" todo el servicio de alumbrado a 12 V aunque sea de LED, porque deberás tener en cuenta la/s bomba/s y ventilador. Saludos.

kafka dijo:
Hola: si no me equivoco, en la foto que pone Rubenager se ven los datos y los dos primeros corresponden a la entrada, Eingang, 220 V /50 Hz y 12 V/60 VA. Los otros datos son de Temperatura y fusible, de entrada y el dato final corresponde a la salida Ausgang y son también 5 A a 12 V CC como te han dicho.
Quizá sea poco potente para "colgarle" todo el servicio de alumbrado a 12 V aunque sea de LED, porque deberás tener en cuenta la/s bomba/s y ventilador. Saludos.
Haz clic para expandir...
Si, es lo que temo. Pero es probar y si no vale lo cambio por otro más potente

Respecto al convertidor no creo que te valga para todo eso, en la descripción que has puesto no lo especifica claramente, pero tiene dos enchufes y dos tomas de 12v , lo que me hace sospechar (habría que ver las instrucciones) que no son 2000w sino 1000+1000. Además no tiene toma de tierra. Tampoco dice mucho más. En cualquier caso, aunque ponga que lo puedes conectar a una toma de mechero, si es tu intención usarlo así, no lo pongas mucho tiempo a máxima potencia que se va a llevar como 10-12 amperios en continua y no sé si el mechero lo aguantaría. Con cables de buena sección a la batería no habría problema.

Y respecto de las luces ya sabes el transformador que tienes, son 5A máximo (y no conviene pedirle el máximo de continuo), tienes que sumar los consumos que tengas.
Si ya tienes las luces conectadas a él y no se ha quemado con los leds irá mejor (siempre que no te pases). Para tener la misma iluminación el led consume menos que la bombilla tradicional. Ahora.... si te lías a poner leds como loco...

Calcula que los leds más potentes (para el ltipo de bombillas que tendrás) será como máximo medio watio por bombilla y eso es un montón de luz.
Las bombas si es aérea normal 2A y si es muy potente hasta 4A.

Sumas y si te sale menos de 5A en amperios o 60W en watios el transformador no lo tienes que cambiar. El transformador es muy básico pero te sirve tanto si lo tienes conectado al coche como si es a 220 no lo descartes de primeras.

alexbalo dijo:
y porqué va a sufrir el led?
Haz clic para expandir...
los leds necesitan corriente continua , la corriente pulsatoria no es continua , te explico un poco .

esta grafica es lo que hay a la salida de un transformador o en la propia red de la casa, es corriente alterna



esta otra grafica es la corriente cuando pasa a traves del puente rectificador, se le llama corriente pulsatoria .

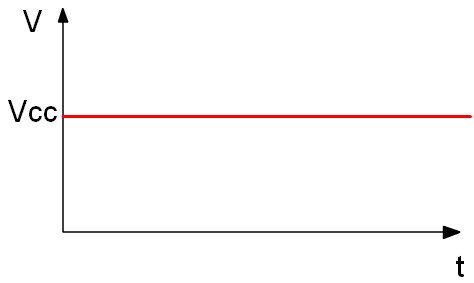

y esta gráfica es de corriente continua , esta corriente se obtiene poniendo un filtro a la salida del puente rectificador .



ahora despues de poner esto te explico, el led necesita corriente continua, si observa la grafica es una linea recta, es decir no cambia su valor (v) en el espacio tiempo, ahora , la corriente pulsatoria si ves la grafica cambia de estado (v) en el espacio de tiempo, por lo que es como si estuviera apagando el led sin llegar a apagarlo durante mucho tiempo.

te dejo otra grafica del proceso para obtener corriente continua .


Hola el_chito.

La corriente pulsatoria es corriente continua. Se suele confundir corriente continua con corriente constante que es a lo que te estás refiriendo. Continua es toda aquella en la que la corriente no cambia de sentido esté más o menos filtrada. Los leds no necesitan corriente constante, necesitan corriente continua y no les pasa nada porque sea constante o no. Ni tampoco parpadean ni hacen nada raro. De hecho se utiliza la modulación por pulsos para hacerlos brillar más o menos. Y también se hace con los motores de continua para hacerlos variar de velocidad.

En cualquier componente electrónico varía constantemente la corriente que circula por ellos.

Lo que le viene mal al led es que lo polarices en inversa (o directa) con una intensidad que no pueda soportarl.

alexbalo dijo:
Hola el_chito.

La corriente pulsatoria es corriente continua. Se suele confundir corriente continua con corriente constante que es a lo que te estás refiriendo. Continua es toda aquella en la que la corriente no cambia de sentido esté más o menos filtrada. Los leds no necesitan corriente constante, necesitan corriente continua y no les pasa nada porque sea constante o no. Ni tampoco parpadean ni hacen nada raro. De hecho se utiliza la modulación por pulsos para hacerlos brillar más o menos. Y también se hace con los motores de continua para hacerlos variar de velocidad.

En cualquier componente electrónico varía constantemente la corriente que circula por ellos.

Lo que le viene mal al led es que lo polarices en inversa (o directa) con una intensidad que no pueda soportarl.
Haz clic para expandir...
bueno esta es la historia de siempre, en el apartado de electronica ya debatimos una vez este tema, la corriente pulsatoria no es continua, si no para que esta la etapa de filtrado, aun recuerdo las curvas en los osciloscopio , es mas si coges un polimetro y mides en alterna veras que es mas alterna que continua .
recuerdo en mi caravana como un led con pulsatoria no lucia como tenia que lucir y encima cogia mas temperatura , luego le puse a la caravana una fuente conmutada y menuda diferencia .

Es muy común confudir corriente continua con constante. Por algo los americanos lo llamaron direct current y no constant current.
